IGBT数字驱动板系列

修改时间:2013年06月03日 12:00:00 浏览次数：288次

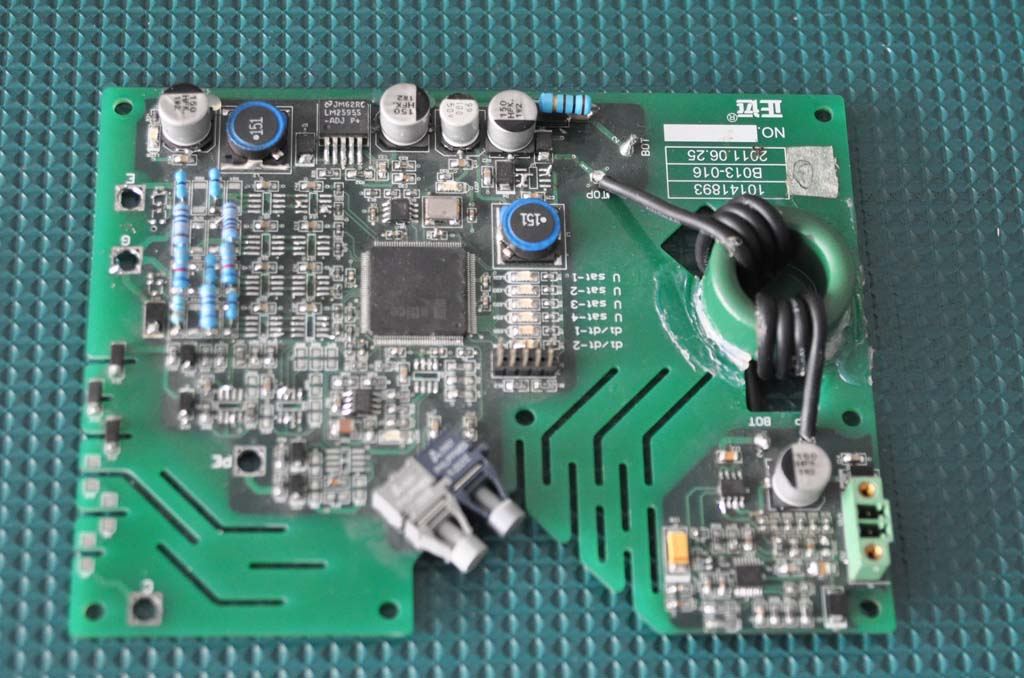

123  123

 1200V等级系列

 1、 产品特点;

  产品特点Features

 1、变门极电阻驱动
 2、短路软关断保护
 3、IGBT关断过压保护
 4、驱动电源欠压保护
 5、短脉冲抑制
 6、自带高隔离电压DC/DC电源
 7、输入（PWM驱动信号）输出（ERROR故障信号）信号统一管理
 8、数字滤波
 9、驱动核心芯片采用CPLD，用户可根据自身要求灵活修改控制策略
 10、具有二、四、六单元多种版本可选

 2、主要技术参数:

 参数  符号  最小值  典型值  最大值  单位
 输入电压    24    V
 输入控制电压    5    V
 栅极电阻  2.7  可根据需求由程序控制  Ω
 短脉冲抑制  150（可根据需求由程序设定）  ns
 驱动信号延迟  300（可根据需求由程序设定）  ns
 故障信号延迟  100（可根据需求由程序设定）  ns
 门极输出功率      7.5  W
 短路检测阀值    10.5    V
 开通电压    15    V
 关断电压    -15    V
 隔离电压    4    kV
 保护盲区  4（可根据需求由程序设定）  μs
 工作温度  -40    85  ℃

 4500V等级系列

 1、产品特点Features

  产品特点Features

 1、变门极电阻驱动
 2、四级数字退饱和过流保护

 3、两级di/dt保护
 4、多重软关断保护
 5、IGBT关断过压保护
 6、驱动电源欠压保护
 7、短脉冲抑制
 8、自带高隔离电压DC/DC电源
 9、输入（PWM驱动信号）输出（ERROR故障信号）信号统一管理
 10、数字滤波
 11、驱动核心芯片采用CPLD，用户可根据自身要求灵活修改控制策略
 12、单管驱动
    注：1、四级保护的阀值及时间可由用户使用的IGBT型号灵活配置

 2、 主要技术参数

 参数  符号  最小值  典型值  最大值  单位
 输入电压  13  15  30  V
 输入控制电压    5    V
 栅极电阻  2.4  可根据需求由程序控制  Ω
 短脉冲抑制  150（可根据需求由程序设定）  ns
 驱动信号延迟  300（可根据需求由程序设定）  ns
 故障信号延迟  100（可根据需求由程序设定）  ns
 门极输出功率      15  W
 短路检测阀值    45    V
 开通电压    15    V
 关断电压    -15    V
 隔离电压    10.5    kV
 保护盲区  I类短路：8（可根据需求由程序设定）    μs
 II类短路：9（可根据需求由程序设定）
 工作温度  -40    85  ℃
