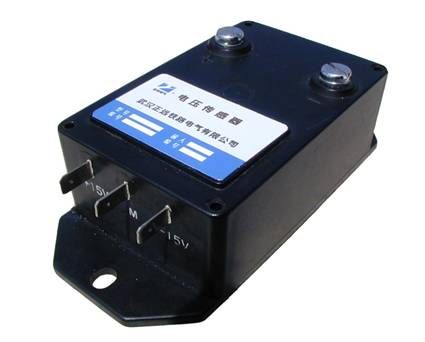

ZYV100-M电压传感器的用途：
ZYV100-M电压传感器用于交流、直流及脉冲等各种类型电压的测量，其测量原边与测量副边间完全隔离。用于100V～2500V各类电压的测量。
ZYV100-M电压传感器的技术参数：
| 技术参数 |
|
| 原边额定电流Ip |
10mA |
| 原边测量范围 |
0～±20mA |
| 测量电阻 |
±10mA 0～150Ω |
| ±20mA 0～50Ω(V=±15V) |
| 副边电流 |
50mA |
| 转换率 |
10000∶2000 |
| 电源电压 |
±15V |
| 电流消耗 |
10＋ImmA |
| 绝缘电压 |
6000Vrms/50Hz/1min |
| 总精度 |
±0.7％（Ip,T=25℃） |
| 线性度 |
＜0.1％ |
| 失调电流 |
±0.2mA |
| 温度漂移 |
±0.3mA |
| 响应时间 |
20～100μS |
| 工作温度 |
-25～+75℃ |
| 储存温度 |
-40～+85℃ |
| 原边线圈电阻 |
1600Ω |
|
