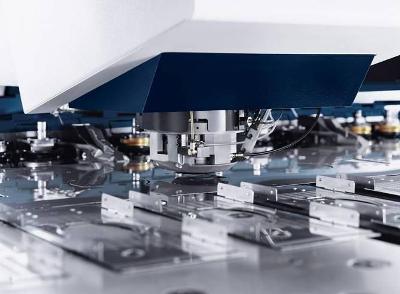

  德国通快数控冲加工中心(I)

 加工范围 X/Y
 2500mm×1250mm
 5000mm×1250 mm(二次定位)
 最大加工板厚(碳钢)  6.4mm
 最大冲压力  180kN
 冲程率,冲裁  900 1/min
 冲程率,打标  2200 1/min
 直线刀库  21个模位,3个钳夹
 X、Y轴联动速度  108m/min
 模具交换时间
 单作用模具:3.5s
 多子模具:0.9S
 最大编程落料工件尺寸  180mm×150mm
 定位精度  ± 0,1 mm
 数控系统  BOSCH Type 3(博世)控制器
 加工能力:可实现滚筋、滚台阶、滚切、沉孔、翻边攻丝加工,所有模具可以实现360°旋转,可以安装多子模。装夹成型模具可加工百叶窗、防护罩等。


  德国通快数控冲加工中心(II)

 加工范围 X/Y
 2500mm×1250mm
 5000mm×1250mm(二次定位)
 最大加工板厚(碳钢)  6.4mm
 最大冲压力  165kN
 冲程率,冲裁  600 1/min
 冲程率,打标  1300 1/min
 直线刀库  20个模位,3个钳夹
 X、Y轴联动速度  97m/min
 模具交换时间
 单作用模具:4.4s
 多子模具:2.4S
 最大编程落料工件尺寸  180mm×150mm
 定位精度  ± 0,1 mm
 数控系统  带触摸屏的博世PNC-P
 加工能力:加工GE电阻制动——网板(碳钢),厚度2mm,孔径5mm,孔数12000个,只需30分钟便可加工完成。按照图纸要求各项尺寸精度均能保证在0.1mm以内。
